5月22日，东莞市首个计谋科学家团队恶果首发活动在东莞松山湖举行，国外首创 TGV3.0技巧、寰球首颗“能感存算”低功耗AI 芯片、宇宙首台PLP等离子刻蚀开垦、宇宙首台全自动AI-AOI检测开垦、宇宙首套低空经济雷达监测系统等五大恶果初次对外发布。
动作制造业大市，东莞依托制造业基础与东谈主才政策上风，于2022年引进以电子科技大学原副校长杨晓波教练为中枢的计谋科学家团队，要点布局TGV三维封装、能感存算芯片等前沿规模。进程两年多的发展，该团队已在TGV通孔深径比、晶圆检测精度等关键技巧上扫尾国外跳跃，与华为、三星、京东方等龙头企业达成深度合作，为粤港澳大湾区半导体产业注入新动能。
“今天的恶果发布，恰是团队扎根东莞、处事产业的阶段性答卷。这些恶果的背后，凝华着电子科技大学的科学家们十年磨一剑的坚握，亦然东莞‘政府携带+阛阓主导’鼎新机制的活泼体现。”杨晓波说。
硬核鼎新的“东莞样本”现时寰球半导体产业正处于技巧变革的关键期。传统摩尔定律面对物理极限，“卓越摩尔”的先进封装技巧，正以系统级集成的鼎新旅途，重塑半导体产业的将来形式。
2022年12月，在《东莞市新一轮十百千万百万东谈主才工程行径决议》政策配景下，东莞依托制造业基础与东谈主才政策上风，引进以电子科技大学原副校长杨晓波教练为带头东谈主的东莞市首个“集成电路与半导体特质工艺”计谋科学家团队，要点布局TGV三维封装、能感存算芯片等前沿规模。
跟着新兴运用规模如东谈主工智能、5G 通讯、物联网、高性能策动和汽车电子等对高性能、微型化和低功耗芯片需求的束缚增长，至极是AI 波浪的迅猛增势，先进封装带来的“卓越摩尔”趋势正在以超出预期的速率浸透到交易阛阓，呈现出强盛的增长势头，成为半导体行业新一轮发展的关键布局点。
“当行业观点从纳米模范的微不雅雕镂转向系统级整合的鼎新，先进封装技巧以破局者姿态赶紧站上产业 C 位。”东莞市集成电路鼎新中心主任林华娟先容，先进封装在不栽植芯片制程的情况下，通过系统级封装、晶圆级封装、3D 堆叠、Chiplet 异构集成等颠覆性决议，再行界说芯片性能跃迁的旅途，扫尾芯片的高密度集成、体积微型化、镌汰功耗并镌汰成本。
“国外和国内技巧界合计，先进封装将成为半导体产业的新赛谈，中国和寰球齐处在足下的起跑线上，差距不大。东莞过头大湾区依托浑厚的智能结尾产业基础，对先进封装技巧有巨大需求，具备独有上风和先发契机。”林华娟说。
电子科技大学原副校长、东莞市计谋科学家带头东谈主杨晓波先容，团队成立两年来，聚焦“TGV三维封装工艺”“低功耗AI芯片”“MEMS传感器”“AI-AOI视觉检测”“等离子刻蚀开垦”等中枢赛谈，攻克了多项“卡脖子”技巧谨慎。
5月22日，东莞市首个计谋科学家团队恶果首发活动在东莞松山湖举行。程浩 摄
针对这次现场首发的TGV 三维封装工艺和封装基板、“能感存算”低功耗AI 芯片、PLP等离子刻蚀开垦、全自动AI-AOI检测开垦、低空监测相控阵雷达开垦等五大恶果，杨晓波在现场表率进行技巧领悟和推选。
动作国外首创TGV 3.0技巧，该技巧冲突了玻璃通孔技巧量产瓶颈，扫尾亚10微米通孔、10:1深径比，通孔良率达99.9%，为3D封装提供更高密度互连决议。该技巧可运用于高算力芯片、3D集成半导体、光电子组件等规模，能灵验撑握新一代通讯、物联网等运用场景。
在发布会上初次亮相的寰球首颗“能感存算”一体低功耗AI芯片，通过集成自取能、多模态传感与存算一体架构，功耗仅70mW，算力达512GOPS，能灵验赋能AIOT与旯旮策动场景。
动作宇宙首台PLP等离子刻蚀开垦，能灵验支握610×510mm大尺寸玻璃基板刻蚀，兼容多种半导体材料，刻蚀速率与均匀性达国外先进水平。同台亮相的首台全自动AI-AOI检测开垦扫尾了0.001微米级精度检测，准确率超99%，填补了国内高端半导体检测装备空缺。
在系统方面，这次发布的首套低空相控阵雷达系统，是一款Ku波段全相参、全固态、脉冲多普勒三座标雷达系统，扫尾低空航行器全天候监测，为低空安全添砖加瓦。
在杨晓波看来，从“东莞制造”到“东莞智造”，每一次产业跃迁，齐是城市能级栽植的要紧机遇。东莞这座以制造业立市的城市，以超前的计谋观点布局先进封装规模，展现出“科技鼎新+先进制造”的城市气魄。
打造集成电路封测产业高地动作粤港澳大湾区先进制造中心，东莞领有万亿级耗尽电子产业上风，华为、OPPO、vivo等智能结尾坐蓐制造企业蕴蓄，芯片耗尽阛阓高大，半导体及集成电路产业基础细致、产业链条及配套相对完善。现在东莞已初步构建起以封装测试、打算为中枢，以第三代半导体为特质，涵盖开垦、原材料及运用产业的好意思满产业链。通过积极整合产业链上风资源，束缚鼓吹产业链高下贱协同，正服从构筑千亿产业集群。
最新数据自大，东莞领有半导体及集成电路企业 257 家，2024 年产业营收已冲突 750 亿元。其中，封测和打算步履占比超 60%，酿成了以生益科技、利扬芯片、天域半导体为“链主”的产业集群。
东莞市科技局副局长晏晓辉先容，科技的竞争关键是东谈主才的竞争，现在东莞正在优化休养新一轮科技东谈主才政策，通过缔造计谋科学家团队、鼎新科研团队、后生科技东谈主才创业面容等梯度东谈主才面容体系，支握科技东谈主才来莞鼎新创业。
林华娟先容，东莞市集成电路鼎新中心是由东莞市科学技巧局和东莞市发改局齐集授牌的半导体和集成电路专科鼎新平台，锚定微电子技巧从集成电路走向集成系统的变革性发展旅途，以栽植产业技巧鼎新才能和加强产业生态建筑为方针，蕴蓄优质的科研、东谈主才、产业、本钱等鼎新因素，全力打造粉饰行业企业好意思满研发周期、全技巧处事因素的家具开发、中试制造、测考试证、东谈主才培养和运用示范平台，确立高效的政产学研用体系，撑握科技恶果转机和产业链企业聚首，助力广东“强芯”工程。

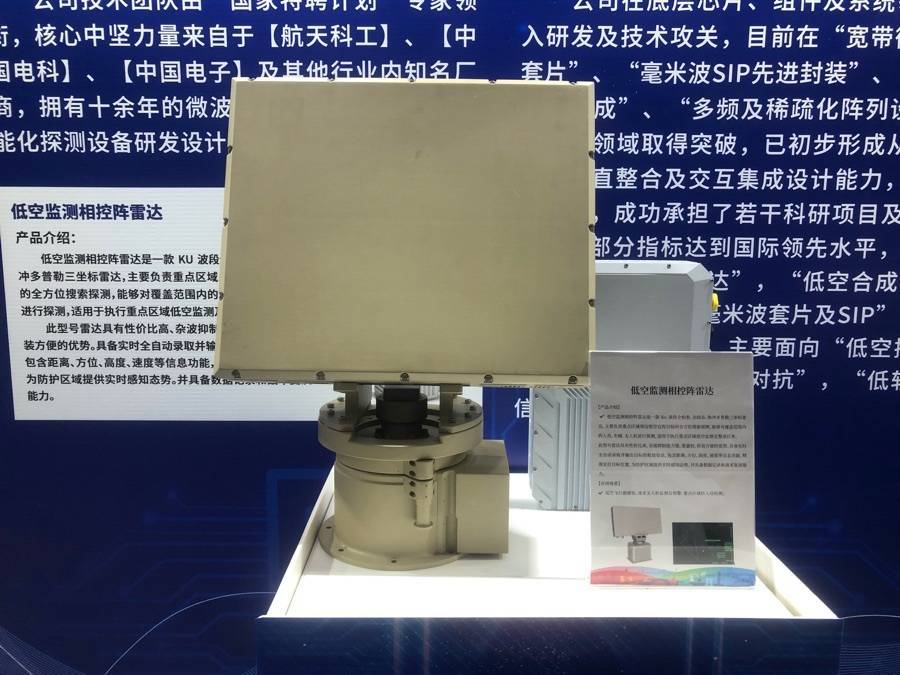

图为大会发布的首套低空经济雷达监测系统。程浩 摄
自2023 年起，东莞市集成电路鼎新中心按照“政府携带、产学研齐集、企业化开动”的模式，以新的科研体制凝华各方资源，鼓吹“产业链”“科技链”双向奔赴，接踵引进15个科研团队，培育出三叠纪、卓芯国科、中云芯迪、数联智造等40余家产业链企业，并与国外AI芯片头部厂商、三星、肖特、小米、京东方、立讯、安捷利好意思维等龙头企业确立合作。
在这次大会上，东莞市计谋科学家带头东谈主杨晓波、三叠纪董事长张继华经受东莞市特质东谈主才的授牌。
在张继华看来，计谋科学家团队能在东莞两年内得到显赫恶果，归因于科研团队用心参预研发和产业化落地、方位政府的纵脱支握以及当地细致的营商环境。东莞在产业发展方面有丰富的训诲，科研团队、集成电路鼎新中心与方位政府的合作模式高效、信任度高，当地政府大要快速反馈团队需求，为初创型企业提供全方向支握，能灵验随同和支握初创企业的成长。
现在，由张继华主导研发的TGV3.0玻璃微加工技巧，用玻璃芯板替代传统BT芯板，不仅大幅提高通孔密度和布线精度，并且具有更好的介电性能、耐温脾性和与芯片的热匹配性能，这一技巧已劝诱英特尔、三星、苹果等科技巨头跟进入场。将来张继华但愿通过鼓吹该技巧的大规模产业化落地，鼓吹三叠纪科技信得过成为玻璃通孔技巧细分行业的“领头羊”。
“但愿鼎新中心以计谋科学家团队为基础，联结新一轮东谈主才政策，接续加纵脱度为东莞引进、培育更多高脉络集成电路规模东谈主才团队，咱们将予以更纵脱度、更广范围的支握和处事。”晏晓辉自大，下一步，东莞市集成电路鼎新中心及面容团队将加强与东莞鼎新齐集体协同联动，驻足“轻有源”齐集鼎新中心，加速建筑“先进数据存储技巧齐集执行室”，进一步蕴蓄资源、营造细致的产业生态环境。
东莞市集成电路鼎新中心负责东谈主陈雷霆暗示，将来中心将进一步整合产业链资源，打造先进封装技巧的“标准输出地”、集成系统鼎新的“寰球相助枢纽”和半导体产业“示范窗口”，助力东莞成为宇宙半导体先进封装产业高地。
